How to build a Tesla Coil #1

Finally I’ve built a Tesla Coil, and I’m happy it worked from the first attempt. Now it would be nice to do some more tweaking on it, so it would perform better. It’s easy to build, nevertheless I’ve included a short construction guide below.

The Secondary

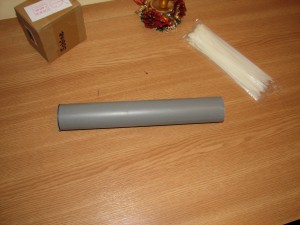

– PVC water pipe, diameter = 5cm , length = 30cm
img_2148
– Using 0.2CuEm wire, I’ve wired ~1000turns manually!

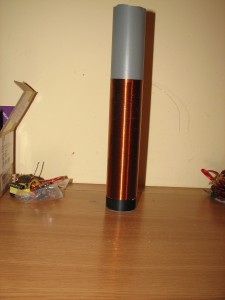

img_2149
– Using a hairdryer, I’ve melted wax all over the secondary, for insulation:
img_2151
If possible, try using epoxy instead of wax. These secondaries can get hot at higher powers, so wax would melt and flow away.

The Primary

– PVC pipe, diameter = 11cm
– 9 turns with 4mm Cu wire

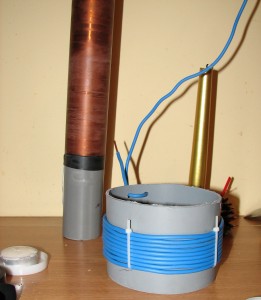

img_2153
Using my glue gun I’ve attached everything together:
img_2155

The capacitor bank

Here are 8 ceramic capacitors of 6KV/10nF each, connected both in series (pairs for 12KV) and parallel for increase capacitance. The capacitor bank’s parameters are 12KV 20nF.

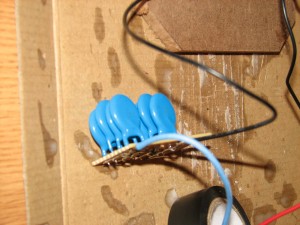

img_2160

The Power source

My previous 555 driven Flyback circuit was used, that provides ~10KV half rectified current.
img_2156

The spark gap

This is just a very simple spark gap, made of some thick Copper wire.

Tesla Coil first tests

I’ve powered everything from batteries, and I must say it worked good. The capacitors charged and discharged very quickly, and the spark gap sounded like a machine gun.

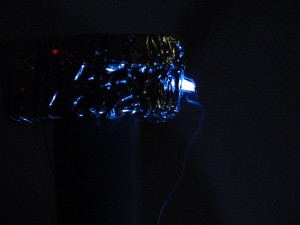

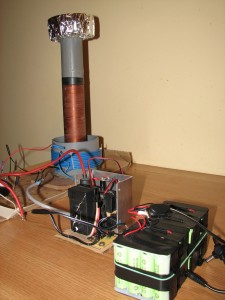

img_2158 img_2161 img_2166

Any ideas for improving this are welcome, as this is my very first construction of this kind.
